清洗系统

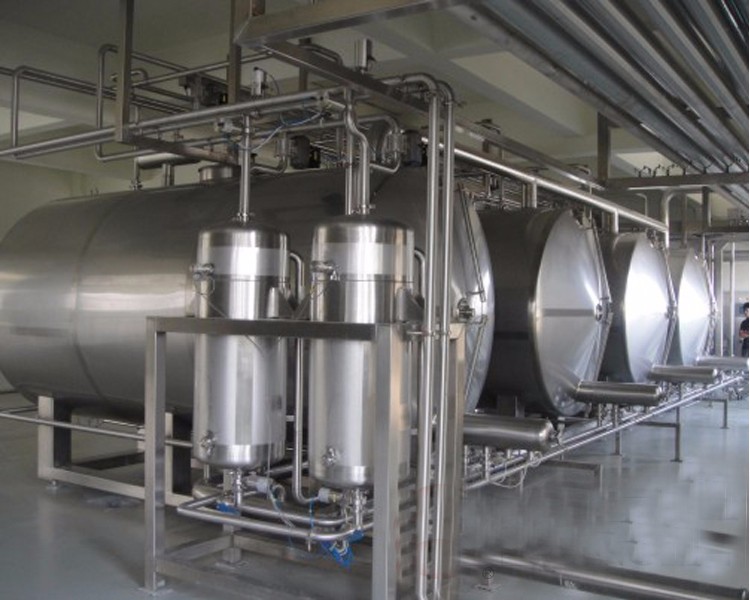

分体式全自动CIP系统

分体式全自动CIP系统

系统工作原理

● 清洗液流量自动控制

● 清洗液温度自动控制

● 罐内液位自动补偿控制

● 罐内酸、碱液的浓度自动补偿

● 酸液、碱液、热水的换相自控操作

● 系统报警装置



系统的主要设备包括

● CIP清洗液贮罐(酸罐、碱罐,热水罐,清水罐);

● 两个浓酸/碱单层贮罐;

● CIP进程泵和CIP回程泵;

● 二个浓酸(碱)液隔膜泵;

● 换热器(板式、管式);

● 一个电器控制箱;

● 一组控制管阀件;

● 一套自动执行元器件及电器材料;

● CIP清洗液储罐:1000L-10000L;

● 根据客户需要.可以将系统制作成双回路、三回路、四回路等可以同时多个清洗回路同时进行。

● 加热方式可以为:板片式、盘管式、列管式。

全自动CIP清洗时指设备(罐体、管道、泵、阀门等)及整个生产线在无需人工拆开的前提下,在闭合的回路中进行循环清洗。



系统控制参数

本系统采用PLC编程控制,带彩色触摸屏操作显示整个生产工艺流程及各项控制参数,清洗液温度可设定,对罐内酸碱度可设定,对清洗时间可设定,清洗顺序可设定,清洗回流酸碱度可设定,配备系统故障报警装置。
